Description

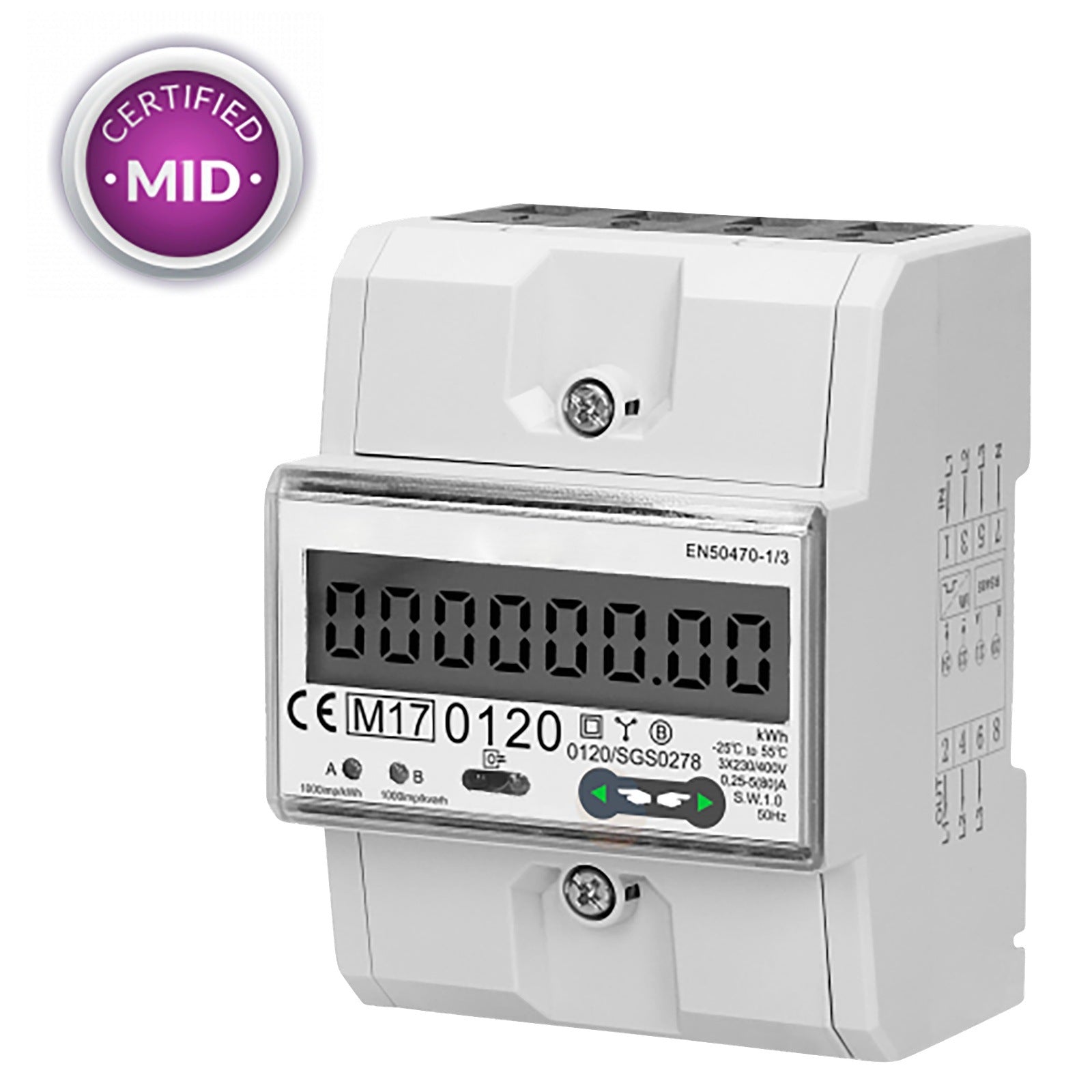

- Le dispositif d'affichage en unités métriques (kWh) est conçu pour mesurer directement la puissance active dans un système triphasé et enregistrer l'énergie électrique consommée avec possibilité de lecture à distance des registres d'un groupe de dispositifs d'affichage via un réseau filaire selon à la norme RS485.
- Protocole : type Modbus RTU et 4 tarifs indépendants (l'utilisateur peut définir différentes heures via le port RS485).
- Équipé d'un port optique IR – fonctionne avec la tête optique OR-WE-518.
- Un circuit électronique spécial, sous l'influence du courant circulant et de la tension appliquée, génère des impulsions en quantité proportionnelle à l'énergie électrique consommée.
- La consommation d'énergie dans la phase est indiquée par le clignotement de la LED. Le nombre d'impulsions est converti en énergie consommée et sa valeur est affichée sur l'écran LCD (6+2).

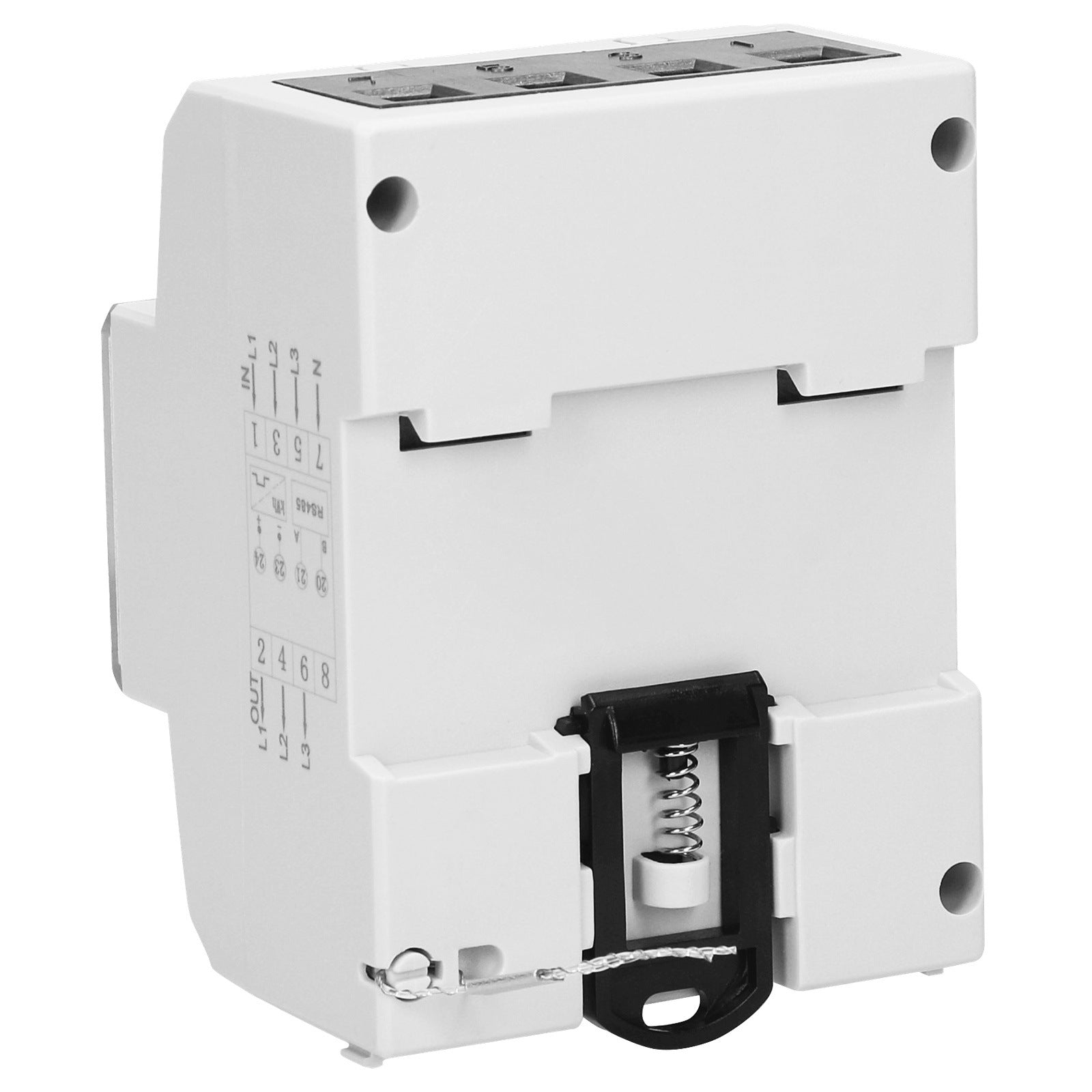

- Alimentation : 230V~, 50Hz, courant de base : 5A, courant maximum : 80A, courant minimum : 0,25A, fréquence d'impulsion : 1000 Imp/kWh, classe de précision B, boîtier d'une largeur de trois modules, montage sur TH-35 Rail DIN mm.
La mesure de l'énergie est effectuée conformément à la directive EN50470-1:2006, EN50470-3:2006 MID 2014/32/UE.
| DONNÉES TECHNIQUES : | |
|---|---|
| Taper: | triphasé |
| Rétroéclairage : | Non |
| Courant de base (lb) : | 5A |
| Courant maximal (lmax) : | 80A |
| Courant mini : | 0,25A |
| Fréquence d'impulsion : | 1 000 imp/kWh |
| Classe de précision de mesure : | b |
| Sortie d'impulsion : | Oui |
| Multi-tarif : | Oui |
| Classe IP (indice de protection) : | IP51 |
| Nombre de modules | 4.5 |
| Nombre de chiffres sur un affichage | 6+2 |
| Conformité au certificat Mid (2014/32/UE) | Oui |
| Protocole de communication | Modbus |
| Dimensions - profondeur | 66mm |
| Dimensions - largeur | 76mm |
| Dimensions - hauteur | 100mm |
| Ports | RS485 |
| Plus de fonctionnalités | Port optique IR |
| Tension nominale | 3 x 230V/400V~, 50/60Hz |
